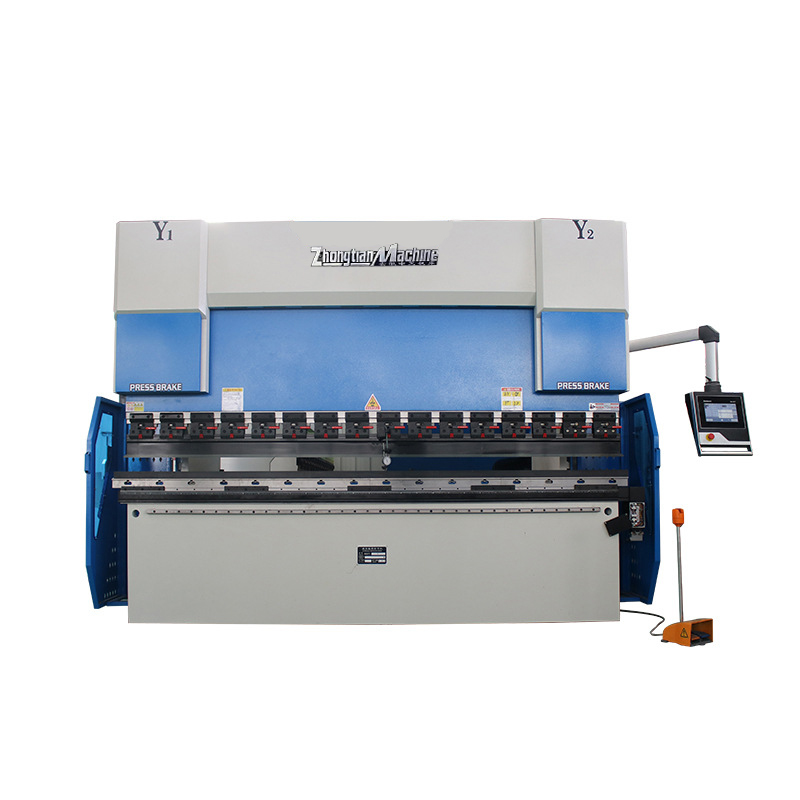

ZT-DELEM 69T Máquina de dobra servo eletro-hidráulica

2024-12-27

Características principais

● Novo design industrial combinado com conceitos estéticos modernos, tecnologia de produção de alta qualidade e aparência simples.
● A mais recente tecnologia de controle hidráulico de resposta de alta frequência é mais rápida, mais eficiente e mais precisa.
● O tratamento térmico da rack, a verificação da otimização da rigidez da máquina inteira e a aplicação da estrutura convexa hidráulica garantem conjuntamente a precisão da dobra da máquina de dobra da série MB8.
● A relação de parâmetros otimizada e a configuração do núcleo garantem desempenho estável e operação simples.
● O controlador DA69T está equipado com eixos padrão 4 + 1 (Y1, Y2, R, convexidade do eixo X e do eixo W). Ao mesmo tempo, podem ser selecionados moldes adequados para alcançar o processamento de dobradura de peças de trabalho com várias formas complexas.
● A máquina de dobra adota tecnologia de controle servo sincrônico eletro-hidráulico de circuito fechado totalmente.
● O controlador CNC controlará automaticamente a compensação de deflexão da mesa de trabalho de acordo com o estado de processamento da máquina para alcançar ângulo uniforme de todo o comprimento da peça de trabalho.

● O método de convexidade hidráulica ou o método de convexidade mecânica pode ser usado para obter peças de trabalho com precisão uniforme ao longo de todo o comprimento da mesa de trabalho.

Acessórios principais

●Controlador CNC DELEM DA69T da Holanda
● Regla de grelha controla a profundidade dos eixos Y1 e Y2 (eixo y1 / y2 0,01 mm)
● O servomotor impulsiona os eixos X e R (eixo X / R 0,01 mm), ajusta manualmente o eixo R para cima e para baixo e os dedos podem mover-se facilmente ao longo do trilho de guia cilíndrico
● Parafuso de esfera HIWIN e trilho de guia linear com uma precisão de 0,01 mm
● O suporte dianteiro pode ser ajustado ao longo do trilho de guia linear ao longo da direção do banco de trabalho
● Sistema de controle servo sincrónico eletro-hidráulico de circuito fechado da Rexroth alemã
● Conector de tubo de óleo EMB alemão
● motor principal alemão Siemens
● motor principal alemão Siemens
● Proteção de sobrecarga hidráulica e elétrica

● O molde superior adota um molde superior europeu mecânico de instalação rápida, e o molde inferior adota um único V duplo V ou 4V de mudança rápida ou multi-V molde inferior

DELEM DA69T CNC Controlador de freio de imprensa
● Modos de programação de tela táctil gráfica 3D e 2D
Visualização 3D em Simulação e Produção
● 17 "TFT de cor de alta resolução
● Suite de aplicações Windows completa
●Compatibilidade Delem Modusys (escalabilidade e adaptabilidade do módulo)
● USB, interfaces periféricas
● Suporte para aplicações específicas do usuário no ambiente multitarefa do controle
● Interfaces de dobra e correção do sensor
●Perfil-T3D Software Offline

Normas de segurança
●EN 12622:2009 + A1:2013
●EN ISO 12100:2010
●EN 60204-1:2006+A1:2009
● Dispositivo de proteção do dedo dianteiro (cortina de luz de segurança)
● Interruptor de pé KACON coreano (4 níveis de segurança)
● Cerca de segurança de metal de volta, padrão CE
● Monitor de relé de segurança com interruptor de pé e dispositivo de proteção de segurança
Normas de segurança (2006/42/CE)

Configuração padrão

Model	Bending pressure (KN)	Bending length (mm)	Column spacing (mm)	Throat Depth (mm)	Slider stroke (mm)	Maximum opening height (mm)	Y1, Y2 axis descending speed (mm/sec)	Y1, Y2 axis return speed (mm/sec)	Y1, Y2 axis (mm)	Maximum distance on X axis (mm)	Workpiece straightness (mm/m)	Back gauge positioning accuracy (mm/m)	Back gauge repeat positioning accuracy (mm/m)	Main motor (kw)	Length x Width x Height (mm)	Weight (T)
50T/1600	500	1600	1250	205	160	540	230	140	0.01	600	≥0.15	0.02	0.01	4	2200x1450x2155	3.9
80T/2500	800	2500	2000	350	170	570	230	140	0.01	600	≥0.15	0.05	0.01	7.5	3220x1780x2650	5.8
100T/2500	1000	2500	2000	410	200	570	220	140	0.01	600	≥0.15	0.05	0.01	7.5	3240x1780x2680	7.8
100T/3200	1000	3200	2700	410	200	570	220	140	0.01	600	≥0.15	0.05	0.01	7.5	4030x1780x2680	8
100T/4000	1000	4000	3500	410	200	570	220	140	0.01	600	≥0.15	0.05	0.01	7.5	4830x1780x2780	9.8
110T/3200	1100	3200	2700	410	200	570	220	140	0.01	600	≥0.15	0.05	0.01	7.5	4030x1780x2680	8.2
110T/4000	1100	4000	3500	410	200	570	220	140	0.01	600	≥0.15	0.05	0.01	7.5	4830x1780x2780	10
125T/3200	1250	3200	2700	410	200	570	200	140	0.01	600	≥0.15	0.05	0.01	11	4030x1790x2750	8.8
125T/4000	1250	4000	3500	410	200	570	200	140	0.01	600	≥0.15	0.05	0.01	11	4830x1780x2850	11
160T/3200	1600	3200	2700	410	200	570	200	140	0.01	600	≥0.15	0.05	0.01	11	4050x1800x2730	10
160T/4000	1600	4000	3500	410	200	570	200	140	0.01	600	≥0.15	0.05	0.01	11	4700x1800x2830	12.2
160T/5000	1600	5000	4100	410	200	570	160	90	0.01	600	≥0.15	0.05	0.01	11	5700x1800x3080	15.5
175T/3200	1750	3200	2700	410	200	570	160	140	0.01	600	≥0.15	0.05	0.01	11	4050x1800x2730	10.2
175T/4000	1750	4000	3500	410	200	570	160	140	0.01	600	≥0.15	0.05	0.01	11	4700x1800x2830	12.1
200T/3200	2000	3200	2700	410	200	570	160	140	0.01	600	≥0.15	0.05	0.01	15	4020x1850x2850	12
200T/4000	2000	4000	3500	410	200	570	160	140	0.01	600	≥0.15	0.05	0.01	15	4820x1850x3100	14
250T/3200	2500	3200	2700	410	250	420	160	140	0.01	600	≥0.15	0.05	0.01	18.5	3500x1700x3350	15.5
250T/4000	2500	4000	3500	410	250	620	160	140	0.01	600	≥0.15	0.05	0.01	18.5	4500x1700x3350	18
320T/3200	3200	3200	2700	450	300	670	150	130	0.01	600	≥0.2	0.05	0.01	22	3500x1700x3350	19
320T/4000	3200	4000	3500	450	300	670	150	130	0.01	600	≥0.2	0.05	0.01	22	4500x1700x3350	21
400T/3200	4000	3200	2700	500	300	670	150	130	0.01	600	≥0.2	0.05	0.01	30	3500x1700x3350	21
400T/4000	4000	4000	3500	500	300	670	150	130	0.01	600	≥0.2	0.05	0.01	30	4500x1700x3350	23
400T/5000	4000	5000	4100	500	300	670	130	90	0.01	600	≥0.2	0.05	0.01	30	5500x1700x3350	25
400T/6000	4000	6000	5100	500	300	670	130	90	0.01	600	≥0.2	0.05	0.01	30	6500x1700x3350	27
500T/5000	5000	5000	4100	500	300	670	130	90	0.01	600	≥0.2	0.05	0.01	30	5500x1900x3350	47
500T/6000	5000	6000	5100	500	300	670	230	90	0.01	600	≥0.2	0.05	0.01	30	6500x1900x3350	55
